石灰石超細(xì)磨

       石灰石超細(xì)磨是用于磨細(xì)石灰石粉的生產(chǎn)設(shè)備，在混凝土生產(chǎn)線中應(yīng)用廣泛。桂林鴻程是石灰石超細(xì)磨生產(chǎn)廠家，我們生產(chǎn)的石灰石立磨、石灰石雷蒙磨等石灰石超細(xì)磨設(shè)備深受各地混凝土攪拌站青睞。今天就為大家介紹一下石灰石超細(xì)磨磨細(xì)石灰石粉在混凝土中的應(yīng)用和影響。

       石灰石是一種主要由方解石組成的礦物，主要成分為CaCO3 。石灰石粉主要指石灰?guī)r經(jīng)石灰石超細(xì)磨機械加工后粒徑小于 75μm 的微細(xì)顆粒。而超細(xì)石灰石粉一般指粒徑小于 300 目的微細(xì)顆粒。石粉在混凝土中主要用于：（1）作為水泥中的混合材。在我國水泥規(guī)范中允許 PⅡ水泥中參入 5%的石灰石粉；（2）取代砂。通常是用來改善人工砂或天然砂的級配；（3）用作混凝土中的摻合料。

       試驗結(jié)果表明：相同工作性能條件下，石灰石超細(xì)磨磨細(xì)石灰石粉在混凝土中的應(yīng)用和影響主要體現(xiàn)在如下幾個方面：

（1）超細(xì)石灰石粉等量取代水泥后混凝土強度和抗氯離子滲透性能略有降低，其中后期抗壓強度降低更為明顯，并隨超細(xì)石灰石粉取代量的增大降低更為顯著。

（2）在超細(xì)石灰石粉與粉煤灰復(fù)摻的膠材（粉料）體系中，超細(xì)石灰石粉等量取代粉煤灰后混凝土抗壓強度有一定的提高，早期強度提高更為明顯；抗氯離子滲透性能略有降低，但影響不大。

（3）在超細(xì)石灰石粉與礦粉復(fù)摻的粉料體系中，超細(xì)石灰石粉等量取代礦粉后，混凝土抗壓強度有一定的提高，早期強度提高更為明顯；抗氯離子滲透性能略有降低，但影響不大。

（4）超細(xì)石灰石粉與粉煤灰復(fù)摻、與礦粉復(fù)摻均能配制出滿足設(shè)計要求的塑性混凝土。在試驗所用原材料情況下，超細(xì)石灰石粉與粉煤灰復(fù)摻時，膠材（粉料）用量為 380kg?m -3 ，膠材比例為 C：FA：LP=50：30：20，水膠比 0.30，砂率為 37%；超細(xì)石灰石粉與礦粉復(fù)摻時，膠材（粉料）用量為 390kg ?m-3 ，膠材比例為 C：SL：LP=40：30：30，水膠比 0.30，砂率為 38%。

那么，石灰石超細(xì)磨如何選型呢？桂林鴻程提供以下幾種機型供您選擇：

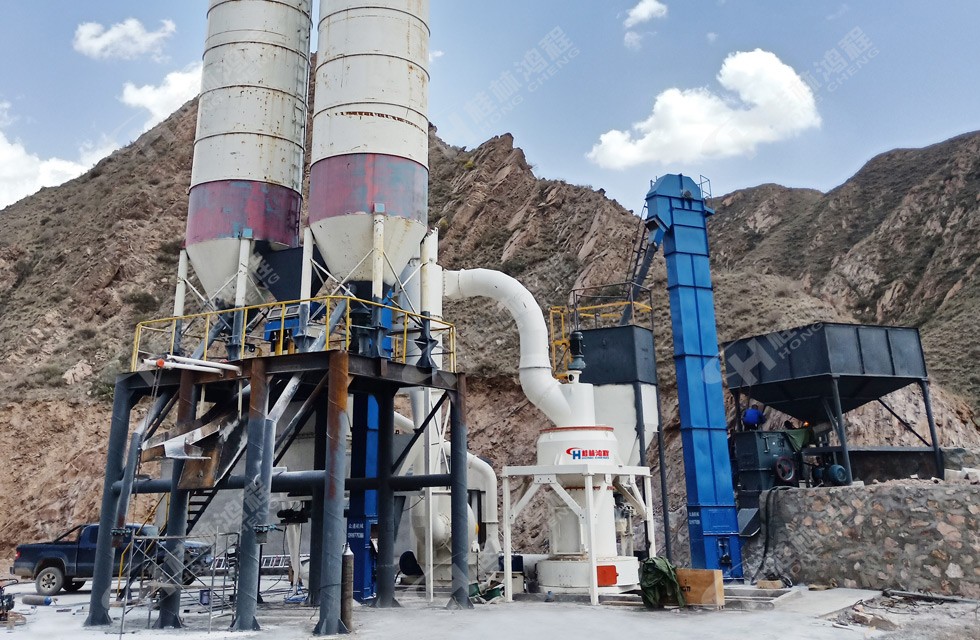

一、石灰石雷蒙磨

設(shè)備型號：HCQ1500Z

粉磨物料：石灰石

粉磨細(xì)度：250目 D90

調(diào)試產(chǎn)量：10-11t/h

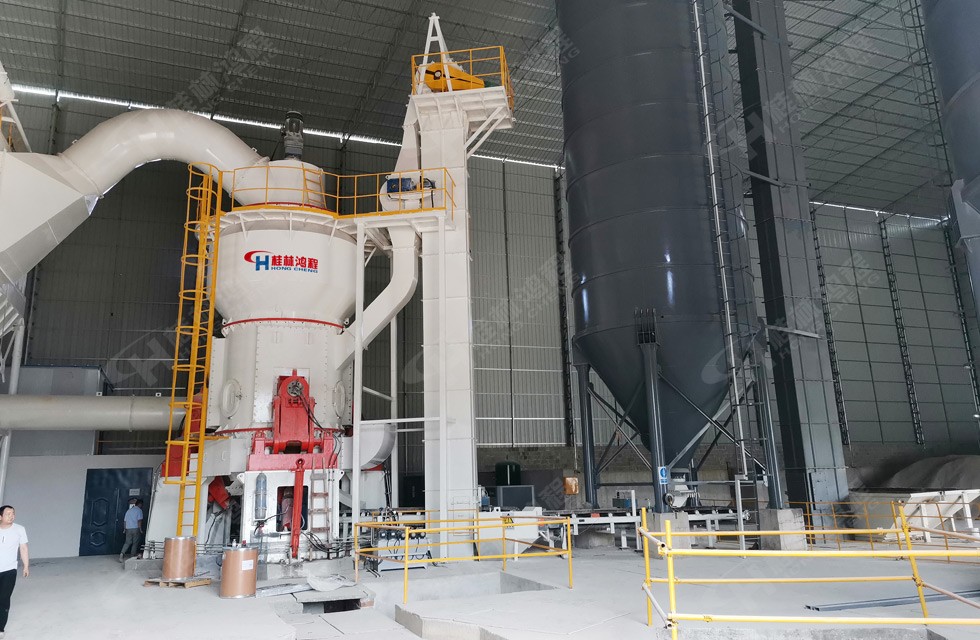

二、石灰石立磨

設(shè)備型號：HLM2400

粉磨物料：石灰石

粉磨細(xì)度：325目 D91

臺時產(chǎn)量：45t/h
